一年的雨季到来，许多城市又陷入在城市里“看海”的窘状。为了改善这一局面，海绵城市应运而生啦。
啥是海绵城市

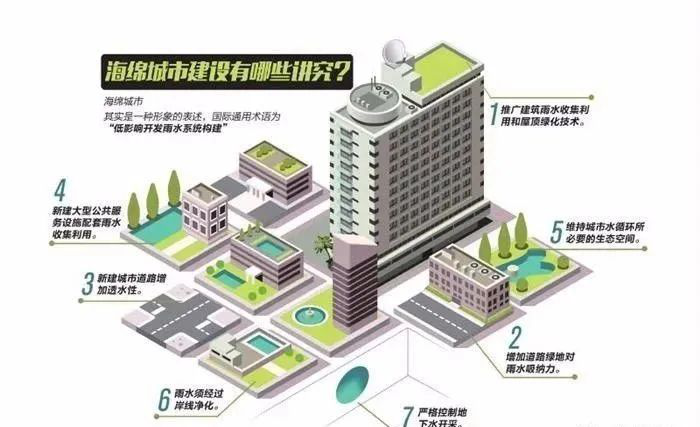

海绵城市是指城市能够像海绵一样，在适应环境变化和应对自然灾害等方面具有良好的弹性，下雨时吸水、蓄水、渗水、净水，需要时将蓄存的水释放并加以利用。
海绵城市建设应遵循生态优先等原则，将自然途径与人工措施相结合，在确保城市排水防涝安全的前提下，最大限度地实现雨水在城市区域的积存、渗透和净化，促进雨水资源的利用和生态环境保护。在海绵城市建设过程中，应统筹自然降水、地表水和地下水的系统性，协调给水、排水等水循环利用各环节，并考虑其复杂性和长期性。
让水在城市中的迁移活动更加“自然”，不用以前下水道等“灰色设施”。“海绵城市”就是对城市功能的一个形象的比喻。运用低影响开发理念，改变传统城市建大管子、以快排为主的雨水处理方式，借助自然力量排水，“源头分散”、“慢排缓释”，就近收集、存蓄、渗透、净化雨水，让城市如同生态“海绵”般舒畅地“呼吸吐纳”，实现雨水在城市中的自然迁移。
在大致了解“海绵城市之后”，让我们来看看，海绵城市到底是什么样的吧！是否真的像海绵宝宝一样柔软呢？
水系统整体解决方案——卓宝海绵城市系统经典案例分享
二2.1 虹吸雨水排水系统案例介绍

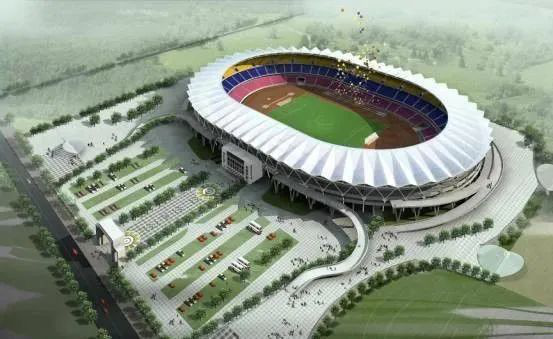

坦桑尼亚国家体育场
坦桑尼亚国家体育馆位于达累斯萨拉姆市区西部，是中国重点对外援助项目之一。占地12公顷，建筑面积68210平方米，总投资达4.085亿人民币，为6万人座体育场，能够满足举办洲际运动会和国际足联、国际田联比赛的要求。
工程概况
整个工程虹吸部分汇水面积为38000平方米，考虑到该建筑的特殊功能性，管道按照屋面弧度布置，完全不影响室内空间。

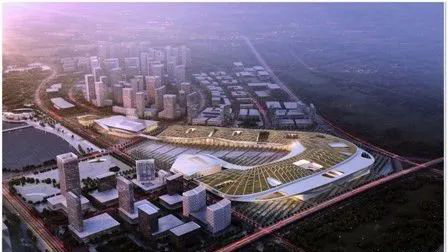

中国西部国际博览城
中国西部博览城位于天府新区核心规划区，是中西部最大的国际会展中心，也是天府新区建设的重大项目。总建筑面积不少于265万平方米，预计总投资达200亿人民币，将建设成我国中西部最大的国际会展中心。
工程概况
该项目南区标段包括A、B、C、D、E、F馆，屋面总汇水面积超过37万平方米，屋面虹吸排水系统共配置了1000多个虹吸式雨水斗，200多个排水系统，该项目虹吸雨水排水系统由卓宝集团负责深化设计、供应材料和施工。

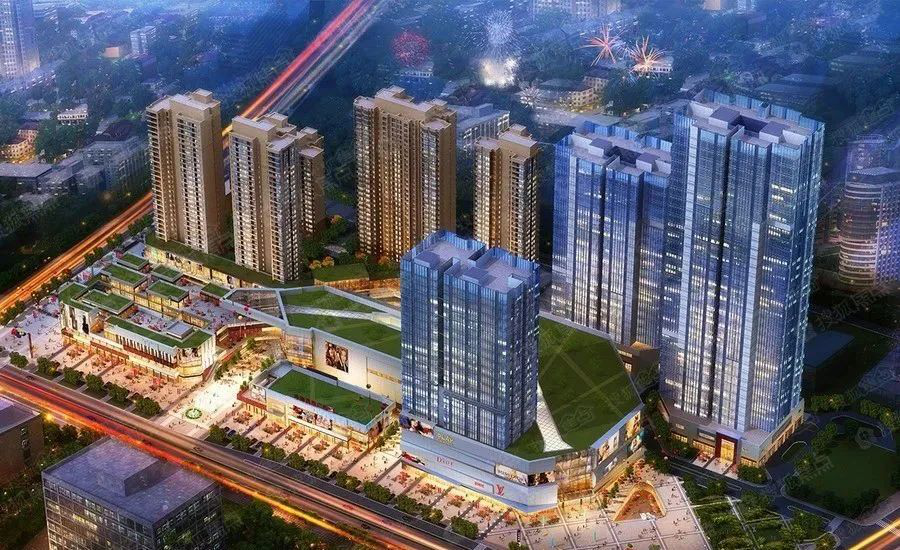

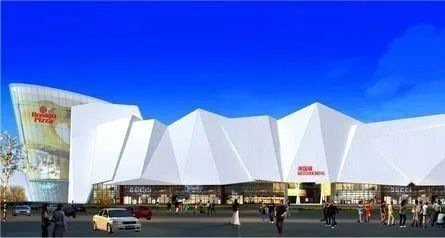

成都美国城项目
成都美国城项目为中国西部最具特色的世界级地标建筑，项目总占地近10万平方米，总建筑面积约38万平方米，总投资额近30亿元。整体拟建成为中国唯一体验式时尚商业综合体。
工程概况
该项目的虹吸排水系统由卓宝集团深化设计、供应材料和施工。采用虹吸排水的屋面汇水面积约3万平方米，设计了120多个虹吸雨水斗，由37个虹吸排水系统排出，排水流量达到1200Ls。

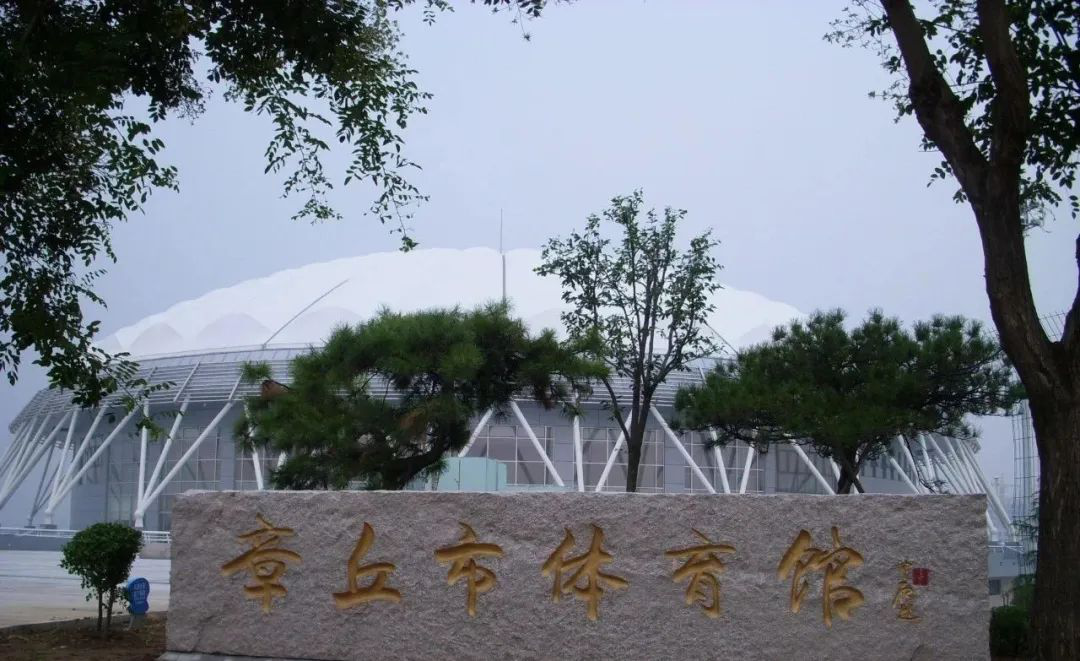

章丘市体育馆
章丘市体育馆位于济南章丘市唐王山路以北，羊步岭以南，西外环路以东，占地242亩，卓宝虹吸式屋顶雨水收集系统有效地防止了屋顶积水、渗漏等问题，并且通过管道进行排放、储蓄，生成植被用水、更加环保更加节能。
工程概况
该体育馆占地36000多平方米，建筑面积13986平方米，投资6000万元，建筑高度34.99米，框架三层结构，设有坐椅4516个。

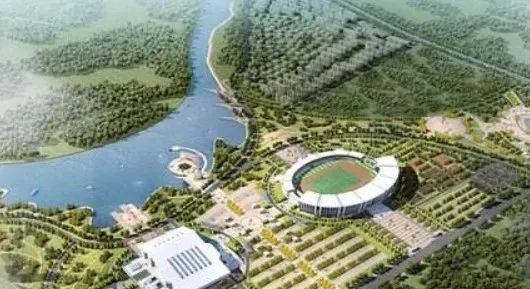

平度奥体中心
项目位于平度市三城路以北、厦门路以南、福州路 以西、现河以东，结合建筑屋面结构及天沟的分布情况，进行屋面汇水区域划分，体育场共划分为14个汇水区域；共设14个虹吸雨水系统（系统编号：HYL-1～14）。
工程概况
虹吸雨水排水系统参照合肥市暴雨重现期P=50年，5分钟暴雨强度
q5 =4.59L/s·100m2进行设计，屋面汇水总面积为13805m2/ ，虹吸雨水排水系统汇水总流量为633.91L/s,设计了33个PPⅢ-89型雨水斗,3个PPⅢ-108型雨水斗。体育馆共划分为3个汇水区域；共设7个虹吸雨水系统（系统编号：HYL-1～7）；屋面汇水总面积为15312m2/ ，虹吸雨水排水系统汇水总流量为703.11L/s,设计了14个PPⅢ-89型雨水斗,8个PPⅢ-108型雨水斗。
珠海奥园广场
珠海奥园广场项目位于珠海香洲区旅游路东侧，梅界路南侧，总占地面积7.8万㎡，总建筑面积约43万㎡。屋面汇水总面积为13915㎡。屋面雨水在屋面天沟汇集，由虹吸雨水排水系统排至地面；结合建筑屋面结构及天沟的分布情况，进行屋面汇水区域划分，共划分为16个汇水区域。
工程概况
虹吸雨水排水系统参照珠海市暴雨重现期P=50年，5分钟暴雨强度
q5 =7.20L/s·100m2 进行设计，出户管排出至室外第一个雨水井；溢流系统参照珠海市暴雨重现期P=100年，5分钟暴雨强度值进行校核；虹吸雨水排水系统和溢流系统的总排水能力，不小于设计重现期为100年、降雨历时5min的设计雨水流量，采用溢流口溢流。
2.2 雨水收集利用系统案例介绍

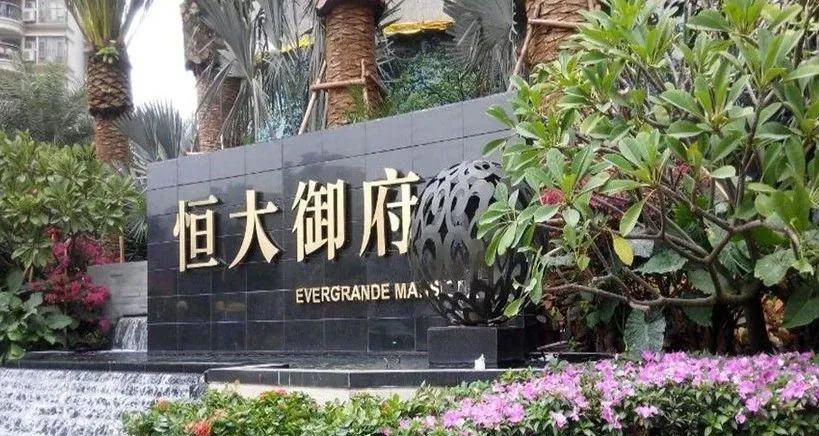

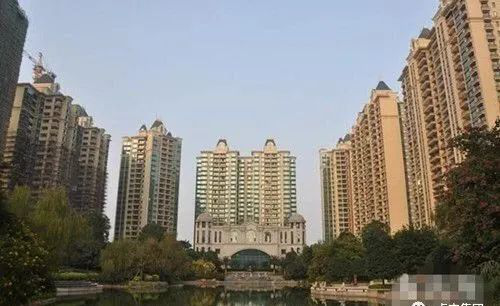

广州白云恒大御府
广州白云恒大御府项目雨水收集利用系统由我司深化设计、供货和施工，项目回收雨水用于小区绿化，雨水蓄水池容积100m³
韶关恒大城
韶关恒大城三期项目雨水收集利用系统由我司深化设计、供货和施工，项目回收雨水用于小区绿化，雨水蓄水池容积115m3
海绵城市系统产品系列——雨水收集利用系统
三系统的定义与优点

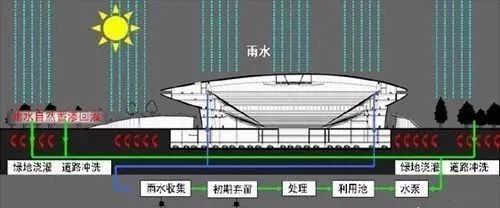

雨水收集，完整的说应该叫做雨水收集与利用系统，是指收集、利用建筑物屋顶及道路、广场等硬化地表汇集的降雨径流，经收集--输水 --净水--储存等渠道积蓄、雨水收为绿化、景观水体、洗涤及地下水源提供雨水补给，以达到综合利用雨水资源和节约用水的目的。
雨水收集利用建筑、道路、湖泊等，收集雨水，用于绿地灌溉、景观用水，或建立可渗式路面、采用透水材料铺装，直接增加雨水的渗入量。
雨水收集系统，是将雨水根据需求进行收集后，并经过对收集的雨水进行处理后达到符合设计使用标准的系统。现今多数由弃流过滤系统、蓄水系统、净化系统组成。
海绵城市系统产品系列——虹吸雨水排水系统
四系统定义

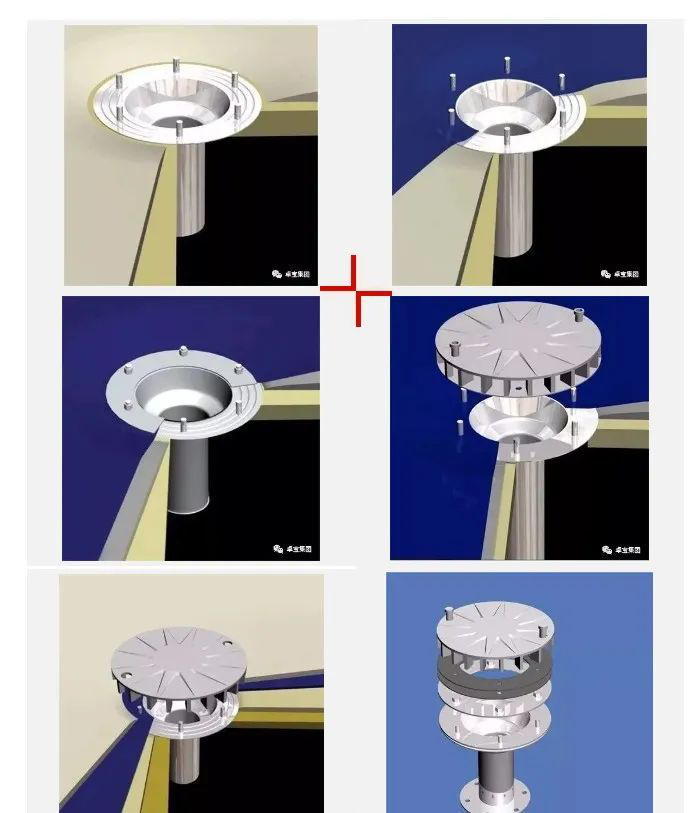

卓宝利用水流自身的压力系统，使得雨水收集后自动进入管道排放，而不会因为压力而积于表面造成无法排放的情况。全程无需借助任何能源力量，且一次安装终身受益。卓宝让科技更加融入生活，更加节能，真正的实现了绿色节能。

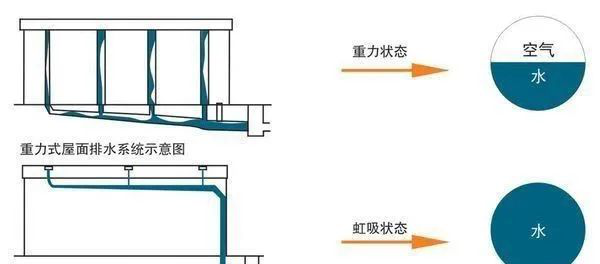

虹吸排水与重力排水的优缺点对比
在大型屋面建筑工程中使用虹吸雨水排水系统的优势在于：
雨水斗在屋面上布点灵活，更能适应现代建筑的艺术造型，很容易满足不规则屋面的雨水排放。
1. 单斗大排量，屋面开孔少，减少屋面漏水几率，减轻屋面防水压力。
落水管的数量少和直径小，满足了现代建筑的美观要求以及大型标志性建筑，各种大跨度屋面及裙楼屋面的雨水排放。

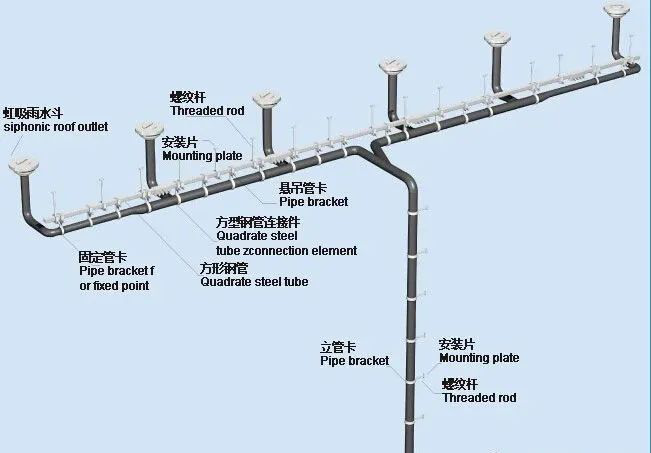

虹吸系统的组成及原理
2. 系统安全性高，管道走向可以根据需要设置，在不影响建筑功能及使用空间的同时满足现代大型购物广场，超市，厂房，仓库及各种网架结构金属屋面的雨水排放。
3. 在设计流量下，系统中满管流无空气旋涡，排水高效且噪音小，更能完美配合现代影院，剧场，会展中心，图书馆，学校医院的声学要求。
4. 管路设计同时满足正负压要求，能保证通过高层，超高层建筑全程管路满水实验检验验收，且能避免负压失控确保系统正常运行。
5. 由于管路直径小，总长度少和系统安装简便所带来的管道成本和安装费用减少，管道安装无特殊要求，使虹吸雨水排水系统得到众多的业主和施工单位青睐。
